Buchas de Alívio de Tensões

Série BSR

Buchas de Alívio de Tensões

Especificacoes:

  • Material: Nylon Estabilizado Classe UL 94V2

  • Cor: Preto


Caracteristicas:

  • Protege fio e cabos, absorve puxões e protege contra torções.

  • Protege furos irregulares em chapas metálicas com imperfeições.

  • Atende a todas as especificações UL de extração e temperatura.

Número da Peça
Seção Reta
Tipo de Cabo
Espessura (AWG)
Tam Cabo Pol
Tipo

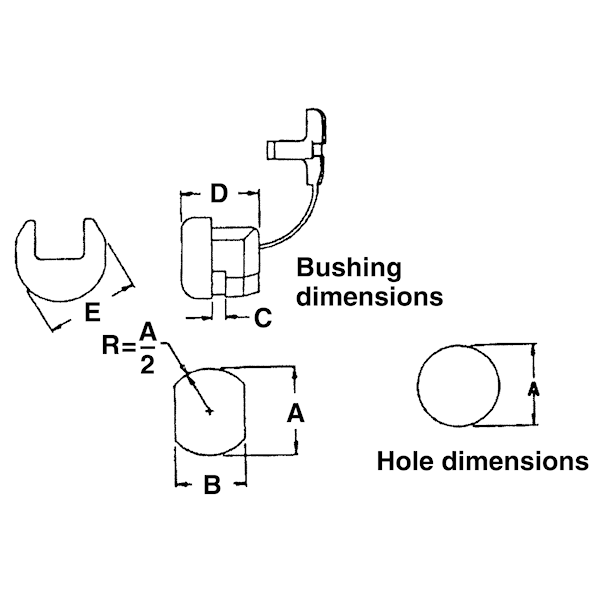

Diam A pol mm
Base B pol mm
Espessura Painel C - Pol (mm)
Comprimento D pol mm
Largura E Pol (mm)
Qtd Embalagem
BSR001A FlatSPT-1SPT-2 HPN18/3 18/2 18/20.120 - 0.300Y0.500 (12.7)0.465 (11.81)0.100 (2.54)0.406 (10.31)0.578 (14.68)1
BSR002A FlatSPT-1 SPT-2 HPN18/3 18/2 18/30.120 - 0.300Y0.500 (12.7)0.465 (11.81)0.156 (3.96)0.406 (10.31)0.578 (14.68)1
BSR003A FlatSPT-2 HPN SPT-2 HPN SPT-218/3 16/2 16/2 18/2 18/20.150 - 0.400 0.160 - 0.300 0.150 - 0.280 Y0.500 (12.7)0.460 (11.68)0.095 (2.41)0.495 (12.57)0.565 (14.35)1
BSR004A RoundSV SV HPD18/2 18/3 18/20.250 0.255 0.290Y0.500 (12.7) 0.500 - 0.5150.450 (11.43)0.062 (1.57)0.438 (11.13)0.578 (14.68)1
BSR005A RoundSV SV HPD18/2 18/3 16/20.250 .255 .290Y0.500 (12.7) 0.500 - 0.5150.450 (11.43)0.100 (2.54)0.438 (11.13)0.578 (14.68)1
BSR006A RoundSJT SJO18/2 18/20.300Y0.625 (15.88)0.550 (13.97)0.062 (1.57)0.580 (14.73)0.703 (17.86)1
BSR007A RoundSJ SJT SJO18/2 18/2 18/20.300Y0.500 (12.7)0.456 (11.58)0.090 (2.29)0.437 (11.1)0.563 (14.3)1
BSR008A RoundSJ SJT SJO18/3 16/3, 18/3 18/30.325 - 0.360Y0.650 (16.51)0.550 (13.97)0.125 (3.18)0.580 (14.73)0.703 (17.86).5
BSR009A RoundSJ SJT SJO16/2, 16/3 16/2, 16/3 16/2, 16/30.325 - 0.429Z0.625 (15.88)0.550 (13.97)0.125 (3.18)0.666 (16.92)0.725 (18.42).5
BSR010A RoundSJ SJT SJO18/3, 16/2 16/2 18/3, 16/20.325 - 0.359Z0.875 (22.23)0.770 (19.56)0.125 (3.18)0.750 (19.05)0.922 (23.42).25
BSR011A RoundSJ SJT SJT18/3 18/3 18/30.355 0.405 0.430Y0.625 (15.88)0.550 (13.97)0.062 (1.57)0.580 (14.73)0.703 (17.86)1
